מה ההבדל בין טחינה גלילית ללא מרכז ביעילות גבוהה לבין שחיקה גלילית רגילה?
השחזה גלילית רגילה כפי שמוצג באיור הבא, באמצעות החורים המרכזיים בשני קצוות חומר העבודה, חומר העבודה נתמך בין מסגרת הראש למרכז מושב הזנב של המטחנה, חומר העבודה מסובב מתחת לכונן של הציר במהלך ההשחזה , וגלגל השחזה הוא הזנה רוחבית.
דיאגרמת עיבוד שחיקה גלילית כללית
שחיקה גלילית ללא מרכז
אין לו מסגרת ראש ומסגרת זנב, אלא על ידי צלחת התמיכה וגלגל המדריך לתמיכה בחומר העבודה, שחיקה עם גלגל שחיקה. שיטת השחזה ללא מרכז היא מורכבת מגלגל שחיקה, גלגל התאמה ותמיכת חומר עבודה שלושה מוסדות, מתוכם גלגל השחזה משמש למעשה כעבודת השחזה, גלגל ההתאמה שולט על סיבוב היצירה, והופך את מהירות ההזנה של חומר העבודה, לתמיכת היצירה. בהשחזה של חומר העבודה. הפרודוקטיביות של מכונת שחיקה גלילית ללא מרכז גבוהה יותר. הוא משמש לייצור המוני וקל לאוטומציה.

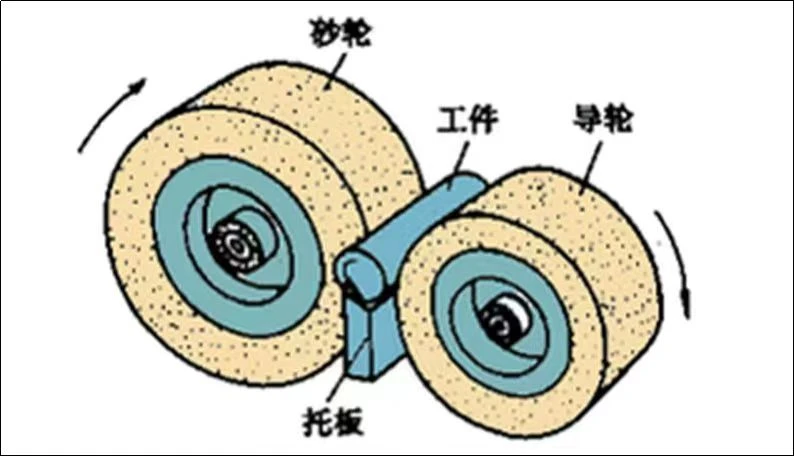

דיאגרמת עיבוד שחזה גלילית ללא מרכז
תכונות של שחיקה גלילית ללא מרכז בהשוואה לטחינה גלילית רגילה
1. עיבוד מתמשך, אין צורך למשוך את הכלי, זמן קצר להידוק חומר העבודה, פרודוקטיביות גבוהה.
2. מנגנון מיקום התושבת ומנגנון גלגל ההנחיה קשיחים יותר ממנגנון מרכז השחזה הגלילי הרגיל ומנגנון המסגרת המרכזית, וכמות החיתוך יכולה להיות גדולה יותר, ותורמת לעיבוד של חלקי עבודה של פיר דק, וקל להשיג רמה גבוהה -שחזה במהירות וטחינה חזקה.
3. מכונת השחזה גלילית ללא מרכז ממוקמת על מנגנון המיקום על ידי המעגל החיצוני, כמות ההשחזה היא השוליים על קוטר חומר העבודה, כך שהבלאי של גלגל השחזה, הפיצוי של מנגנון ההזנה ודיוק המיקום החוזר לטעויות של מנגנון החיתוך יש השפעה על הדיוק של קוטר החלק, רק מחצית ממכונת השחזה הגלילית הרגילה, אין צורך לשחק את החור המרכזי, וקל לטעון ולחתוך את החומר באופן אוטומטי מראש.
4. גלגל שחיקה רחב מכונת שחיקה ללא מרכז דרך המנגנון, ניתן להשתמש כדי להגדיל כל קצבת עיבוד, בחיתוך שחיקה יכולה להיות טחינה בצורת משטח מורכבת או שחיקה מרובה גלגלים, פרודוקטיביות גבוהה, מגוון רחב של יישום.
5. למכונת השחזה הגלילית חסרת המרכז אין מנגנון המבטיח את דיוק המיקום היחסי (קואקסיאליות, ניצב וכו') של משטח השחזה והמשטח הלא טחון, והעגולות ירודה בעת שחיקה של המשטח החיצוני ההיקפי לסירוגין.
6. קל להפיק משטח השחזה מספר אי-זוגי של עגולות קצה, כגון גדול יותר גורם לרוב לאשליה שגודל המדידה קטן מהגודל הפיזי המרבי, ומשפיעים על איכות ההרכבה והביצועים.
7. ההתאמה של כלי המכונה מורכבת וגוזלת זמן רב יותר, וכל החלפה של חומר העבודה בקטרים שונים צריך להתאים את גובה התושבת, המרחק ופרמטרי התהליך הקשורים. לכן, קשה להתאים את הטכנולוגיה, והיא אינה מתאימה לייצור אצווה קטנה וייצור חלק בודד.
